Silverkontakt niting

Silver contacts are indispensable electrical contact components in various low-voltage electrical appliances such as relays, switches, contactors, circuit breakers, and thermostats. Their performance directly affects the conduction capacity, life stability, and safety of electrical products. To achieve its on-off function in the circuit, the silver contacts must be firmly mounted on the conductive substrate, and this process is usually uppnås genom att nitas med stämplar tillverkade av material som koppar eller mässing . Denna artikel kommer att fokusera på att jämföra tre vanliga silverkontaktnätningsmetoder, analysera deras fördelar och nackdelar och belysa utvecklingen av "in-mold silver kontakt med".}}}

Silver contact riveting refers to fixing the electrical contacts made of silver alloy materials and the conductive substrate (usually copper stampings or brass stampings) into an integrated component through a physical connection, thereby achieving the functions of structural integration and electrical conduction. This process has a decisive influence on the dimensional consistency, reliability, and mass production efficiency of electrical components.

Tabell: Jämförelse av viktiga indikatorer för tre silverkontaktniterade monteringsmetoder

1. manuell nitning
Manuell nitning är en traditionell nitningsmetod, som vanligtvis är lämplig för initial provsäkerhet och småskalig provproduktion . Denna metod bearbetar silverkontakterna och koppar- eller mässingsstampningarna i separata delar, och förlitar sig på att kompetens arbetare ska använda verktyg för att montera och rivet dem en med en .}}}}

Fördelar:Investeringar med låg utrustning, flexibilitet med hög process, lämplig för liten sats eller anpassad produktion;

Nackdelar: högt beroende av manuell drift, dålig dimensionell konsistens, låg effektivitet (daglig produktion på 5, 000-8, 000 uppsättningar), inte lämpligt för massproduktion .}}

2. halvautomatisk riveting
Semi-automatic riveting introduces an automatic feeding mechanism based on manual In-Mold Riveting Components. Automatic feeding is achieved through the silver contact vibration plate, and workers only need to hold the copper stamping or brass stamping and align it with the riveting die for assembly.

Fördelar:Jämfört med manuell nitning förbättras produktionseffektiviteten kraftigt (upp till 10, 000-30, 000 uppsättningar per dag), och den nitande konsistensen är relativt förbättrad;

Nackdelar: kräver fortfarande manuell intervention, hög arbetsintensitet, lämplig för liten och medelstora batchproduktion och begränsad automatisering .

3. nitning i progressiv matris (nitning i silverkontakter)
This process uses a multi-station high-speed progressive stamping die and an automatic feeding system. The silver contacts are fed through a vibrating plate, and the copper strip or brass strip is continuously stamped through a progressive die. The silver contacts are precisely positioned and riveted inside the die, realizing true in-mold silver contact riveting.

Fördelar:

Hög effektivitet: Snabb produktionscykel (upp till 80, 000-100, 000 uppsättningar/dag), lämplig för order med stor volym;

Hög konsistens: Genom exakt positioneringskontroll av munstycket är den dimensionella stabiliteten för varje uppsättning nitade komponenter extremt hög;

Hög grad av automatisering: Minska manuell intervention, minska arbetskraftskostnaderna och defekta priser;

Hög integration: Stämpel-, positionering och elektriska nitande kontakter är slutförda i en .

Nackdelar: Den tidiga mögelutvecklingscykeln är lång och kostnadsinvesteringen är hög, vilket är lämpligt för medel- och långsiktiga batchorderprojekt .

1. Materialberedning: Den färdiga silverkontakten matas automatiskt genom vibrationsplattan, och koppar- eller mässingsremsan är klar;

2. Automatiskt matningssystem: Silverkontakterna är ordnade och transporteras till formens angivna position;

3. In-Mold Riveting: I en viss station i höghastighetsprogressiv mögel är silverkontakterna och koppar- eller mässingsremsorna exakt nitade;

4. Efterföljande stämpling och formning: Efter flera stationer är stansning, böjning, formning och andra processer slutförda för att bilda en fullständig nitad enhet;

5. Inspektions- och materialsamling: Det automatiska inspektionssystemet är valfritt för att övervaka nyckelparametrar som elektriska in-die-nitade anslutningar Styrka och positionsavvikelse .

Tabell: Jämförande analys av de omfattande kostnaderna för eftermätande nitande elektriska kontakter och alternativa processer (baserat på en årlig produktion på 10 miljoner uppsättningar)

Multistationens integration, stämpling och nitning avslutas samtidigt;
Högprecisionsbehandling av mögeldelar (tolerans inom ± 0,01 mm) för att säkerställa korrekt placering av silverkontakter och stämpeldelar;
Anpassade mönster kan göras enligt nitningsstyrka, silverkontaktdiameter och stämplande deltjocklek;
Kan anpassa sig till olika former av silverkontakter, såsom prickar, fyrkantiga bitar, specialformade kontakter osv. .

Tabell: Detaljerad förklaring av funktionerna i de progressiva die -stationerna för nitning i typiska silverkontaktformar

(1) . Använd mögeldesigngränsstruktur och precision Guide Column System för att styra riveteringsdjup och position;

(2) . nitande kraftkontrollsystem säkerställer fast anslutning utan deformation;

(3) . CCD -visuellt igenkänningssystem kan integreras i formen för att upptäcka utfodringsstatusen för silverkontakter och positionsavvikelse efter nitning i realtid;

(5) . Färdiga produkter Passera Peel Orce -testet och motståndstestet för att säkerställa rivet tillförlitlighet .

Processoptimering av kopparberyllium nitande silverkontakt är en kontinuerlig process . genom design av experiment (DOE) -metoden, den nitande kraften, hastigheten och temperaturparametrarna justeras systematiskt för att hitta det bästa processfönstret; Metallflödes- och kristallfasförändringar vid det nitande gränssnittet studeras genom metallografisk analys för att vägleda förbättring av formstrukturen; and the long-term reliability of riveted components is verified through accelerated life tests8. These in-depth technical studies have enabled the in-mold riveting process to continuously break through the limits. For example, the latest ultrasonic-assisted in-mold riveting technology promotes metal interface fusion through high-frequency vibration, which increases the riveting strength by more än 20%och är särskilt lämplig för applikationsscenarier med krav med hög tillförlitlighet .

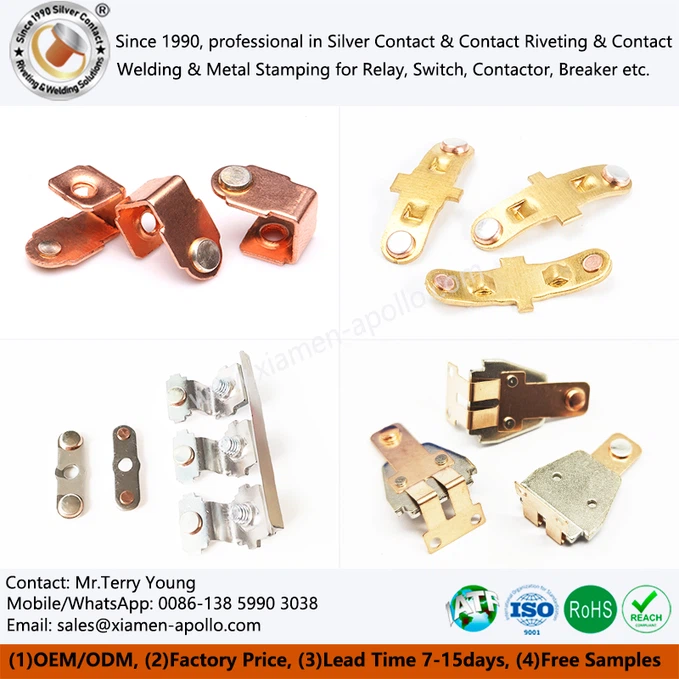

Silverkontakt nitning av kopparstämpeldelar: används allmänt i situationer som kräver hög konduktivitet, såsom reläflyttningskontakter och brytningsförbindelseledningar;

Silverkontakt nitning av mässingsstämpeldelar: Används för switchar, knappar och andra strukturella delar som kräver en viss grad av elasticitet;

Progressiv die stämplande silverkontakt Riveting: stöder multispecifikationskontaktprodukter och anpassar sig till de omfattande kraven i den moderna elektriska industrin för "hög effektivitet, stabilitet och låg kostnad" .

As the manufacturing industry develops towards intelligence and automation, traditional manual or semi-automatic silver contact riveting methods can no longer meet the requirements of the modern electrical component industry for "high consistency, high efficiency, and low labor dependence". In-mold silver contact riveting technology is gradually becoming the mainstream trend of silver contact processing with its advantages of high process integration, excellent efficiency, and good Precision . I framtiden, med utvecklingen av högprecisionsprogressiv die-teknik, kommer reläet rörliga fjädernivande monteringsprocess att spela en viktigare roll i många elektriska komponenter som reläer, kontaktorer och termostater .}
