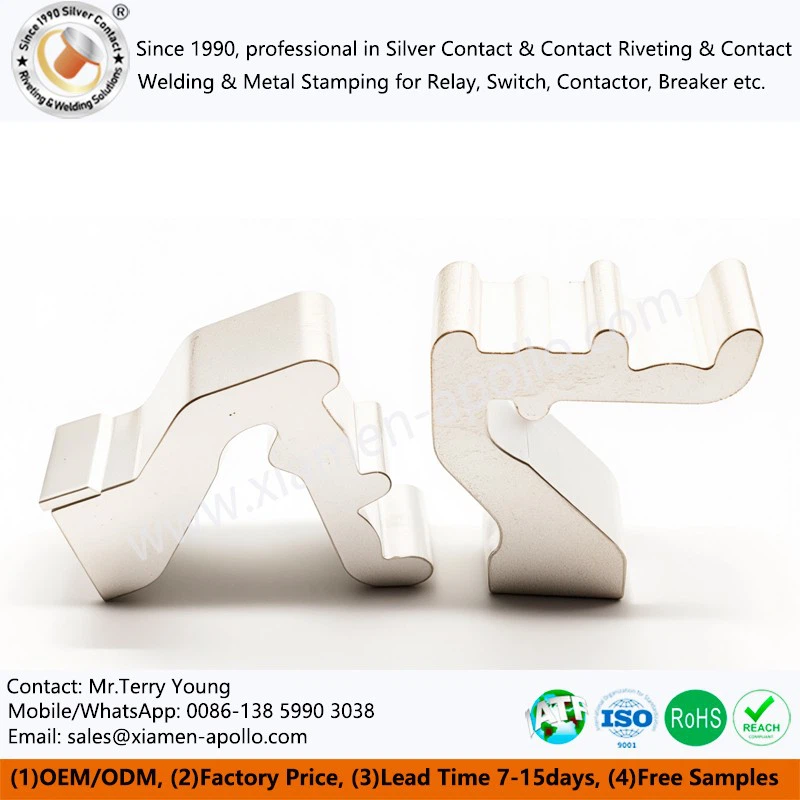

Lasad kontaktmontering

Vårt företag fokuserar på forskning, utveckling och produktion avKopparsvetsningskontaktmontering, mässingssvetsningskontaktmontering; Kontaktor Svetsningskontaktmontering; och brytare Svetsningskontaktmontering.Dessa hårda kontaktenheter uppfyller behoven hos flera fält, såsom kraft, ny energi och industriell utrustning.

Silver (AG), känd för sin exceptionella elektriska och värmeledningsförmåga som utsätts för en resistivitet så låg som 1,59 × 10⁻⁸ Ω · m-tjänar som ett viktigt kontaktmaterial i lågspänningselektriska enheter. Beroende på operativa miljöer används silverkontakter vanligtvis i form av rena Ag- eller silverbaserade legeringar, såsom Agni, AgCDO, AGSNO₂ och AGZNO. Varje variant erbjuder distinkta egenskaper:

Rena silverkontakter har oöverträffad konduktivitet men lider av låg hårdhet, benägenhet till svetsning och begränsad bågmotstånd, vilket gör dem lämpliga för scenarier med låg ström.

AGCDO kontakter utmärker sig i båge-erosionsmotstånd och antisvetsprestanda, idealisk för högfrekventa växlingsapplikationer.

AGSNO₂- och AGNI -legeringar, som miljövänliga alternativ, balanserar mekanisk styrka och svetsmotstånd, passande för switchar och kontaktorer.

Oavsett material måste svetsprocessen etablera en höghållfast, lågresistens och långvarig stabil anslutning mellan silverkontakten och den elektriska terminalen eller bäraren.

Svetsmetoderna för silverkontakter inkluderar vanligtvis följande:

1. Motståndssvetsning (elektrisk varmpressning)

Denna metod utnyttjar kontaktmotstånd för att generera värme när strömmen passerar genom metallgränssnittet, vilket orsakar smältning eller plastisk deformation vid fogen. Silverkontakten smälts därmed till underlag som kopparterminaler. Viktiga fördelar inkluderar snabb svetshastighet, minimala värmepåverkade zoner, hög anslutning tillförlitlighet och kompatibilitet med automatiserade monteringslinjer.

1. Applikation i reläer: Mikroreläer kräver exakt svetsning med låg motstånd. Pulsmotståndssvetsning används ofta för att styra svetstorleken och minimera termisk deformation.

2. Viktiga kontrollfaktorer: Svetsström, applicerad tryck, energidid och kylningstid kräver experimentell optimering för att eliminera sprickor 3. Och porerna i svetsar, vilket säkerställer robust resistens mot elektrisk korrosion.

2. Högfrekventa svetsning

En fastfas-sammanfogningsteknik, högfrekventa svetsning använder hud- och närhetseffekter av högfrekventa strömmar (100–400 kHz) för att inducera lokal uppvärmning vid kontaktytan. Detta tillvägagångssätt erbjuder enhetliga lödfogar med minimal termisk påverkan, allmänt antagna i precisionskomponenter som små reläer, mikroomkopplare och kontaktorer.

1. Svetsfrekvens: högre frekvenser (t.ex. 400 kHz) koncentrerar värme effektivt, lämplig för miniatyriserade silverkontakter.
2. Kraftkontroll: Utgångseffekt (2–10 kW) är skräddarsydd för kontaktstorlek, balanserar energiinmatning och materialintegritet.
3. Tryckmetod: Pneumatiska eller servobrivna huvuden Applicera 0. 5–2. 0 MPA-tryck för att säkerställa intim kontakt mellan silverpunkten och terminalen.
4. Tidskontroll: Uppvärmning av 50–300ms är kritiska; Överhettning kan ablate silvermaterial, medan otillräcklig tid leder till svaga bindningar.
5. Kylsystem: Vatten eller luftkylning upprätthåller utrustningens stabilitet och förhindrar termisk nedbrytning av lödfogar.

3. Lödning (som silverlödning)

Denna teknik använder silverbaserade fyllmedelsmetaller för att binda kontakter till underlag genom att smälta hårlegeringen för att fylla luckor. Det är att föredra för komposit- eller högeffektkontakter, såsom huvudkontakter i kontaktorer, på grund av dess förmåga att förbättra mekanisk styrka och ledande effektivitet.

1. Tillämpning i kontaktorer: Stora entreprenörer som hanterar hundratals ampere förlitar sig på silverlödning för att skapa vibrationsresistenta, högtemperaturfogar med enhetliga hårlödningssömmar.
2. Försiktighetsåtgärder: Smältpunkten för lastmaterialet, uppvärmningstemperaturen och uppehållstiden måste kontrolleras strikt för att undvika strukturell förbränning eller överbränning av silverkontakter.

1. Reläer

Reläkontakter hanterar strömmar med låg till medium och kräver snabba avstängningskapacitet. Svetsningsteknologier här måste leverera:

1. Mekanisk robusthet: Motstånd mot nedslående från vibrationer, avgörande för mikro- och kraftreläer.
2. Låg kontaktmotstånd: Minimera spoldrivkraftsförbrukningen genom exakt ledintegritet.
3. Långvarig stabilitet: Förebyggande av oxidation eller smältning under utökad drift, avgörande för avancerade reläer där svetskvaliteten direkt påverkar kontaktlivslängden och tillförlitligheten. Motståndssvetsning och lasersvetsning är dominerande på grund av deras precision.

2. Switches (såsom väggomkopplare och mikroomkopplare)

Ofta driftspersoner byter kontakter till upprepade bågschocker och mekaniska slitage. Kraven för svetssvetsning inkluderar:

1. Säker spotsvetsning: Motstånd mot att lossa från vibrationer eller nötning, vilket säkerställer konsekvent mekanisk prestanda.
2. Anti-fusionskapacitet: Mitering av vidhäftning av silverpunkt, ett vanligt felläge i höganvändningsomkopplare.
3. Termisk stabilitet: Motstånd mot lokal överhettning som kan korrodera metallstrukturer. Multi-lagers silverlegeringskompositer parade med precisionsmotståndssvetsning förbättrar konsistensen och hållbarheten.

3. Kontaktorer

Kontaktorens huvudkontakter är designad för högkraftskontroll och uthärde allvarlig spänning och strömvågor. Svetslösningar här prioriterar:

1. Högstyrka bindningar: Motstånd mot frigöring under långvariga elektromagnetiska krafter, väsentliga för industriella kvalitetsenheter.
2. Stora kontaktområden: Lågresistensfogar för att minska Joule-uppvärmning och energiförluster under ledning med hög ström.
3. Oxidationsmotstånd: Skyddsgränssnitt för att upprätthålla stabil konduktivitet i hårda miljöer, med silverlödning och flerpunktsresistenssvetsning som vanligtvis används.

4. Effekterna av svetskvalitet på elektrisk prestanda

Överlägsen silverkontaktsvetsning förbättrar komponentfunktionaliteten genom:
1. Minskad kontaktmotstånd: Optimerade ledgränssnitt lägre ledande förluster, förbättring av energieffektiviteten och värmeavledningen.
2. Förbättrad mekanisk tillförlitlighet: Motstånd mot vibrationer och termisk cykling, vilket säkerställer stabilitet i komplexa industriella miljöer.
3. Utökad livslängd: Mitering av bågerosion och slitage, fördröjning av felmekanismer som materialöverföring eller nedbrytning av ytan.
4. Förbättrad säkerhet: Säkra leder eliminerar risker för båge, brinnande eller katastrofalt fel orsakat av svetsar, sprickor eller felanpassningar.

Omvänt leder subpar-svetsning som är otillräcklig bindning, strukturella brister eller positionsfel som kan leder till intermittent drift, för tidig nedbrytning och till och med säkerhetsrisker, vilket understryker den kritiska rollen för processoptimering vid tillverkning av hög tillförlitlighet elektriska enheter.
