Vad är reläskyddshus?

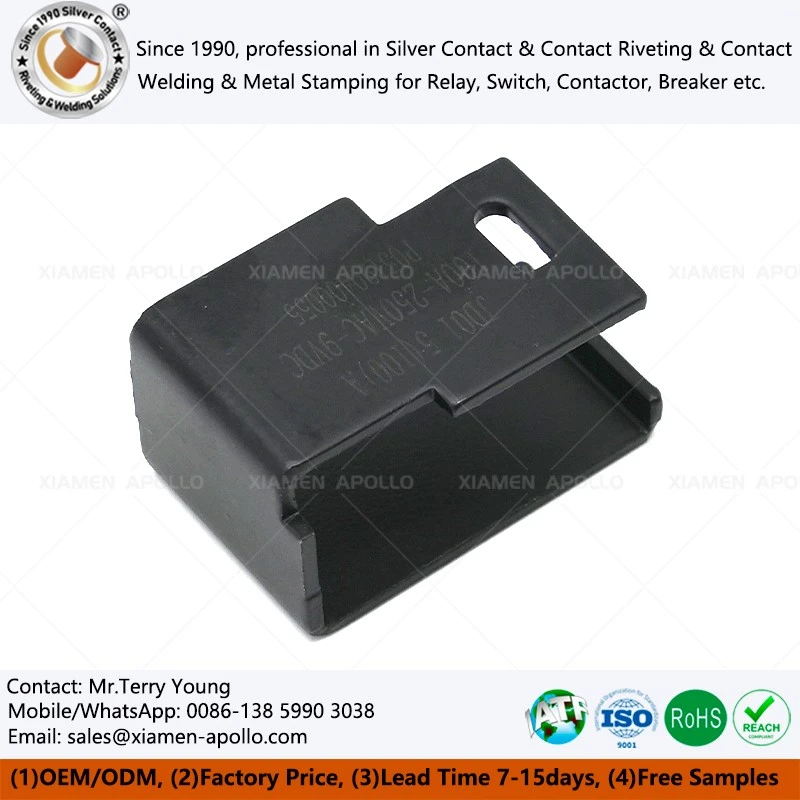

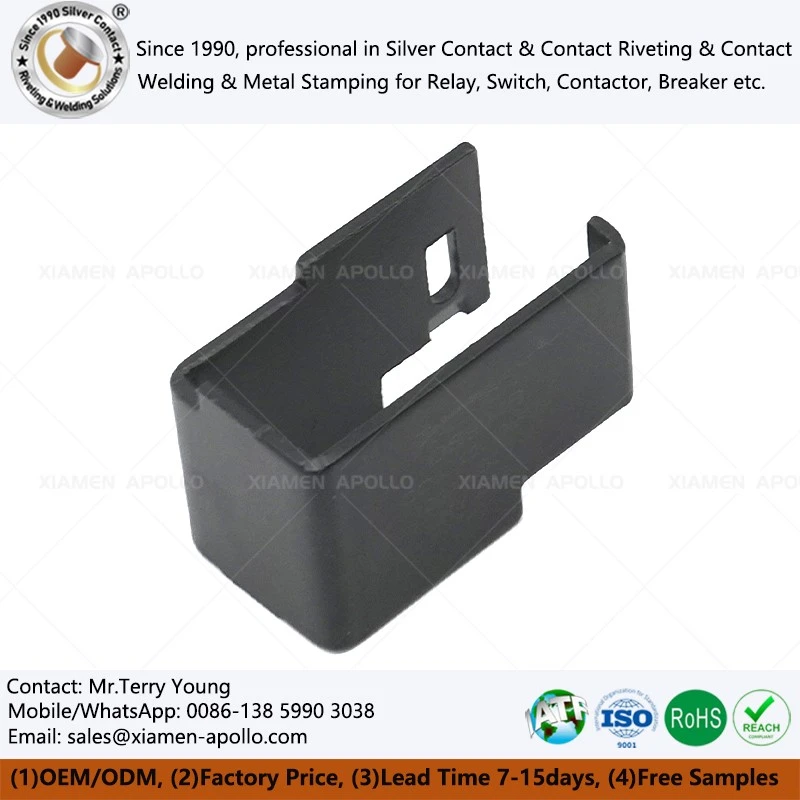

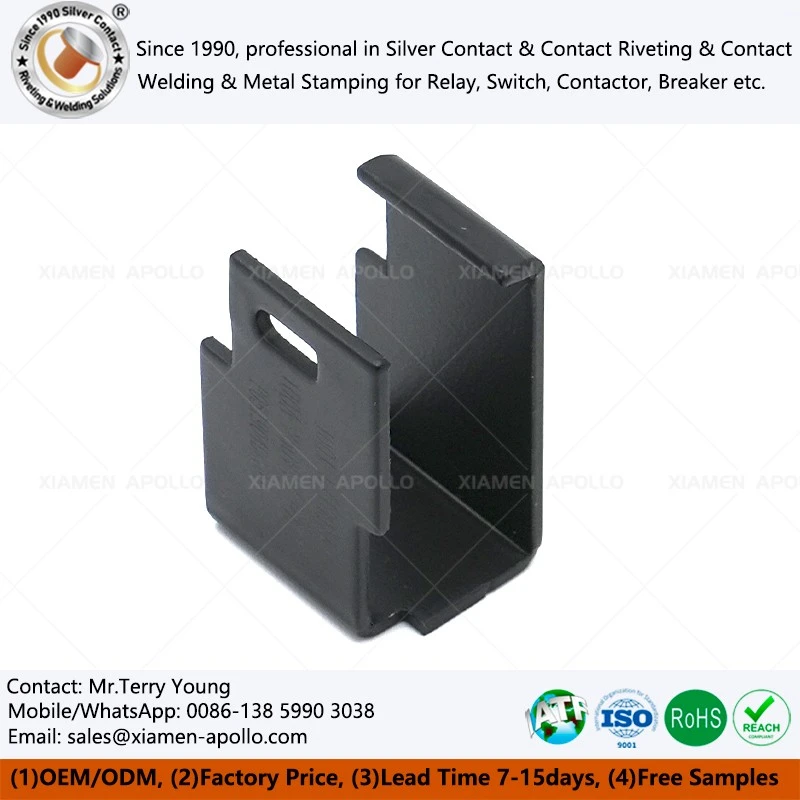

Relay Shield Housing är en formad plåt-hölje som används runt magnetiska låsreläer i el-mätarenheter för att minska reläets exponering för extern elektromagnetisk störning. Huset använder kolstål-kallvalsad plåt med en pulver-belagd yta, med dimensioner, öppningar, monteringsgränssnitt och formdetaljer framställda enligt kundens ritning. Anpassade prover, verktygskoordinering och batchproduktion är tillgängliga för program för relä, smart-mätare och elektriska komponenter med låg-lågspänning.
Tekniska specifikationer och material för reläskydd
| Teknisk parameter | Specifikation Standard |
|---|---|
| Basmaterial | Kallvalsat kolstål (SPCC / SPCD / SPCE) |
| Ytbehandling | Elektrostatisk pulverbeläggning (epoxi/polyester) |
| Magnetisk permeabilitet | Hög magnetisk skärmningseffektivitet för lågfrekventa fält |
| Dielektrisk styrka | >3,0 kV / 1 min (nedbrytning av pulverbeläggningsisolering) |
Tillverkningsprocess och formningssekvens för reläsköldskydd
Plåtklippning och blankning
Kall-valsad kolstålplåt framställs enligt den erforderliga ämnesgeometrin. Skärning och stansning fastställer materialprofilen före efterföljande stansnings-, bocknings- eller formningsoperationer.
Stansning och formning
Erforderliga hål, slitsar och kapslingar utformas enligt den godkända geometrin. Formningssekvensen väljs i enlighet med husets struktur för att kontrollera deformation runt monteringspunkter och reläfria områden.
Böjnings- och monteringsgränssnitt
Böjningar och flänsar fastställer den slutliga kapslingsprofilen och dess förhållande till reläenheten. Monteringsgränssnitt måste kontrolleras mot de matchande komponenterna eftersom även små geometriska avvikelser kan påverka installationen eller störningsavståndet.
Pulverbeläggning-
Efter metallformning får höljet den specificerade ytbehandlingen och pulver-beläggningsprocessen. Beläggningskraven bör identifiera den erforderliga finishen, täckningsområdena och alla ytor som måste förbli fria från beläggning för elektrisk eller mekanisk montering.
Magnetisk skärmningsfunktion för elektromagnetisk interferensskärm
Spärrrelämiljö
Ett magnetiskt låsrelä bibehåller sitt kopplingstillstånd utan kontinuerlig spoleaktivering.
Kolstålsköldstruktur
Kolstålhuset ger ett ferromagnetiskt hölje runt det avsedda reläområdet.
Extern störningskontroll
Magnetic Latching Relay Shield Housing är avsett att minska reläets exponering för extern elektromagnetisk störning inom den specificerade mätarenheten.
Mätarintegration
För smarta elmätare som använder magnetiska låsreläer måste husets geometri passa reläkroppen, terminalerna, PCB-strukturen och omgivande hölje.
kontakta oss
För en brådskandeReläsköldhusprojekt, skicka 2D/3D-ritningen, kolstålsklass, plåttjocklek, pulver-beläggningskrav och målkvantitet nu för teknisk granskning, prototypplanering och fabriksoffert.
