Svetsbara silverkontakter: grundläggande tekniska principer och en praktisk guide till industriellt urval

Inom industriell svetsning stöter ingenjörer ofta på problem som otillräcklig foghållfasthet eller korrosionsrelaterade-fel. Till exempel, vid svetsning av kopparlegeringar eller rostfritt stål, kan ett felaktigt val av tillsatsmetall leda till försprödning av fogarna eller minskad elektrisk ledningsförmåga och därmed äventyra utrustningens livslängd. Dessa problem beror ofta på ett missförstånd av de underliggande tekniska principerna och avsaknaden av ett systematiskt förhållningssätt till urval. Den här artikeln utforskar kärnkoncepten för svetsbara silverkontakter och erbjuder praktiska urvalstips som hjälper läsarna att förbättra sin professionella expertis och säkerställa svetsar av hög-kvalitet.

Silverkontaktknappar är en typ av hårdlödningsmetall-ett metalliskt material som används för att sammanfoga basmaterial (som koppar, stål eller rostfritt stål) utan att smälta själva basmaterialen. Deras funktion är beroende av metallurgisk bindning: vid upphettning smälter tillsatsmetallen och väter ytan på basmaterialet, fyller foggapet via kapillärverkan för att bilda en robust bindning vid kylning. Medan silver (Ag) fungerar som den primära komponenten-som ger hög elektrisk och termisk ledningsförmåga-är dess rena smältpunkt överdrivet hög (ungefär 960 grader). Följaktligen tillsätts element som koppar (Cu), zink (Zn) och tenn (Sn) för att skapa en legering som sänker smältpunkten och optimerar prestandan. Till exempel innehåller en Ag30CuZnSn shim 30% silver med resten består av koppar, zink och tenn, vilket resulterar i ett typiskt smältområde på 665–755 grader. Denna sammansättningsdesign uppfyller effektivt svetskraven för kopparlegeringar, stål och rostfritt stål eftersom:

Silverinnehåll påverkar prestandan:En silverandel på 30%–45% (t.ex. Ag30CuZnSn eller Ag45CuZnSn) balanserar kostnad med konduktivitet, vilket gör den lämplig för allmänna industriella tillämpningar.

Legeringselement spelar specifika roller:Koppar ökar styrkan, zink sänker smältpunkten och tenn förbättrar vätbarheten; tillsammans säkerställer de svetsfogens stabilitet vid höga temperaturer. Betydelsen av smältpunktsintervallet ligger i kravet på att lodet ska smälta under basmaterialets smältpunkt (t.ex. koppar smälter vid 1083 grader); intervallet 665–755 grader för Ag30CuZnSn möjliggör kontrollerad bearbetning och minimerar deformation i den värme-påverkade zonen.

I praktiska applikationer skapar elektriska kontaktspetsar fogar via hårdlödningsprocesser (som flamma eller induktionsvärme), vilket uppnår fogstyrkor på 200–300 MPa och överlägsen korrosionsbeständighet jämfört med standardlödningar. Denna prestanda härrör från silvers inerta natur och legeringens enhetlighet, även om faktiska resultat beror på exakt kompositionskontroll.

Att välja elektriska kontaktknappar kräver en systematisk utvärdering av svetsbehov för att undvika fel orsakade av felaktigt val. Viktiga steg inkluderar:

Matchande svetsmaterial:Prioritera val baserat på basmaterialtypen. Runda silverkontakter är till exempel lämpliga för koppar och kopparlegeringar, stål och rostfritt stål på grund av deras utmärkta vätbarhet, medan aluminium kräver specialiserad lödning. Se produktspecifikationerna för att bekräfta kompatibiliteten (t.ex. Ag30CuZnSn är lämplig för kopparlegeringar och stål).

Analysera smältpunktsintervallet:Svetsprocesstemperaturen måste hållas under basmaterialets smältpunkt. När du väljer en insats, jämför dess nominella smältpunkt (t.ex. 665–755 grader) med utrustningens värmekapacitet. Alltför höga smältpunkter ökar energiförbrukningen, medan alltför låga kan leda till för tidig smältning.

Utvärdera sammansättningsförhållanden:Silverinnehåll påverkar både kostnad och prestanda. Skär med 30–40 % silver (t.ex. Ag30CuZnSn) är kostnadseffektiva- och lämpliga för allmänna applikationer; höga-silverkvaliteter (t.ex. Ag45) erbjuder överlägsen elektrisk ledningsförmåga men till en högre kostnad. Kontrollera materialspecifikationer och modellnummer för att säkerställa att sammansättningsdetaljerna är transparenta.

Med tanke på form och process:Formen på insatsen (t.ex. ark, remsa eller tråd) påverkar användarvänligheten. Plåtformer är idealiska för automatiserad svetsning, medan remsor är lämpliga för manuella operationer. Prioritera dessutom tillförlitlighet genom att välja produkter med tydligt definierat ursprung och kvalitetsinspektionsregister för att minska riskerna i leveranskedjan. Verifiera produktöverensstämmelse: Prioritera att utvärdera inhemskt producerade produkter för att minska upphandlingskostnaderna och kontrollera efterlevnad av produktionsstandarder (som ISO-certifiering). Undvik att köpa produkter som saknar modellnummer eller har odefinierade sammansättningar.

Under praktiska tester kan lodets vätbarhet och fogstyrka verifieras genom provsvetsning för att säkerställa överensstämmelse med industristandarder (som AWS-specifikationer).

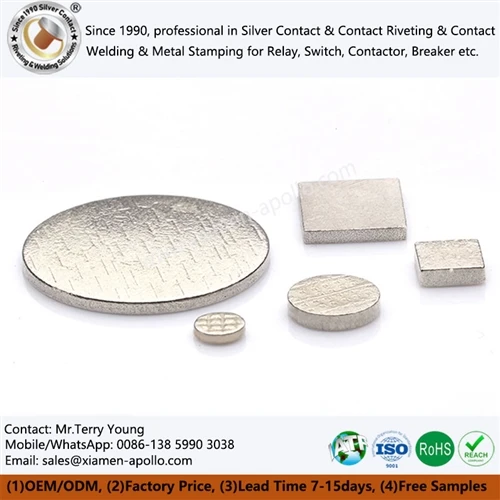

Ag30CuZnSn Silver kontakttips fungerar som en användbar referens för produktval. Deras sammansättning-med 30 % silver och en koppar-zink-tennlegering-ger ett smältområde på 665–755 grader, vilket gör dem lämpliga för svetsning av kopparlegeringar, stål och rostfritt stål (t.ex. för industriella komponenter som bandsågblad). Som silver-baserade legeringsshims är de designade för enkel användning i automatiserade applikationer. Dessa shims erbjuder stabil prestanda i standardsvetsoperationer, och testad fogstyrka möter branschgenomsnitt, vilket gör dem till ett praktiskt val för ingenjörer. Specifika krav bör dock alltid beaktas vid urvalet snarare än att förlita sig på generaliseringar.

Vår fabrik stödjer anpassning och bulkförsörjning av olikaSvetsbara silverkontakter. Uppbackad av mogna massproduktionsprocesser- och rigorösa kvalitetskontrollsystem kan vi snabbt uppfylla industriella bulkorder och möta anpassningsbehov för specialiserade driftsförhållanden. Kontakta oss gärna om du behöver-kompatibla lödshims av hög kvalitet.
