Drivna av den pågående elektrifieringstrenden inom den globala fordonsindustrin, ställer nya energifordon, särskilt rena elfordon och plug-in-hybrid-elfordon, oöverträffat höga krav på prestanda och tillförlitlighet hos kärnelektriska hög-elektriska system.
Som kärnaktuatorer för säker och pålitlig omkoppling av hög-högspänningskretsar, har den tekniska utvecklingen av hög-likspänningsreläer (HVDC-reläer) och deras kontaktorer i nya energifordon blivit ett fokus för industrins uppmärksamhet. Bland dessa påverkar design- och tillverkningsprocessen för kontaktkomponenterna, som har uppgiften att koppla om höga strömmar, direkt effektiviteten, säkerheten och livslängden för hela fordonets elsystem.
Inom det nuvarande området för hög-tillverkning av reläer för högspänning innebär en vanlig och avgörande processväg att använda ett kopparsubstrat av-storlek som är format med hög-precisionsstämpling, integrerat med hög-silverbaserade-högpresterande kontakter genom en precisionsnitningsprocess. Koppar är, på grund av sin utmärkta elektriska och termiska ledningsförmåga, ett idealiskt bärarmaterial för att bära kontinuerliga strömmar på hundratals ampere och motstå momentana överspänningsströmmar.
Genom avancerad kopparplåtstämpling för EV-reläteknik är det möjligt att effektivt och exakt tillverka strukturellt komplexa och mekaniskt starka fasta kopparterminaler för New Energy High Voltage Reläer eller rörliga kontaktstöd.

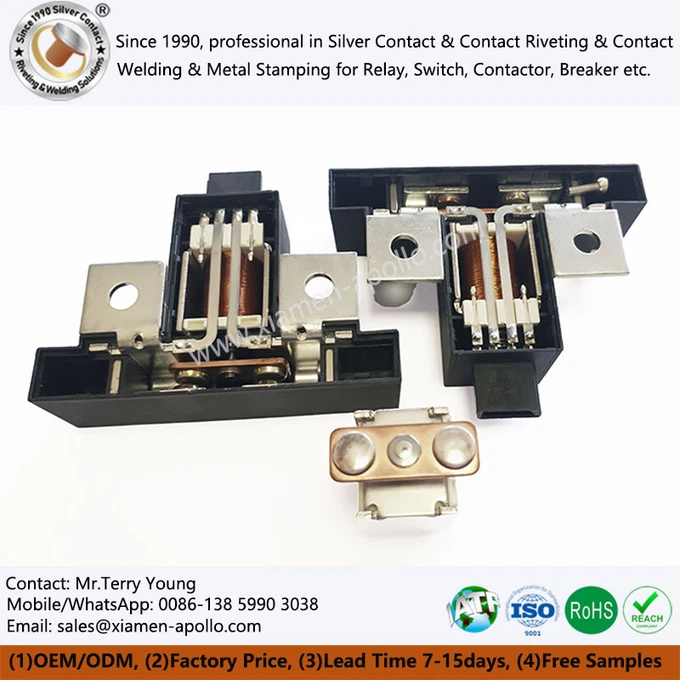

Dessa kopparstämplingsterminaler för laddningsreläer för elbilar är vanligtvis mycket större än sina motsvarigheter i traditionella industriella reläer för att klara högre krav på ström- och värmeavledning. Efter stämpling nitas de kritiska elektriska kontakterna till enkla silverkontakter utformade för miljöer med hög-båg. Silverkontakterna, med sin extremt låga kontaktresistans, utmärkta bågerosionsbeständighet och stabila kemiska egenskaper, säkerställer tillförlitligheten hos kontaktgränssnittet efter tiotals eller till och med hundratusentals på/av-cykler.
För att ytterligare förbättra den övergripande prestandan och möta långsiktiga-miljökrav på hållbarhet genomgår de nitade komponenterna vanligtvis ytbehandling. Silverplätering på ett kopparsubstrat, som bildar en kopparterminal försilvrad för nya energiomkopplare, minskar avsevärt kontaktresistansen vid anslutningspunkterna, förbättrar korrosionsbeständigheten och ökar ström-bärförmågan.
I vissa applikationer där kostnad eller lödbarhet är ett specifikt övervägande kan tennplätering också användas. För kopparterminal ag-pläterad för HVDC-kontaktorer, skyddar denna process inte bara substratet utan minskar också prestandaförsämring orsakad av oxidation i dynamiska komponenter som rörlig kopparkontakt silverpläterad för EV HVDC-kontaktorer, vilket säkerställer långtids-kontaktstabilitet.
Den här sammansatta strukturen av "kopparstämplingssubstrat + silverkontaktnitning + ytplätering" kombinerar den utmärkta-strömförande ekonomin hos koppar med de överlägsna kontaktegenskaperna hos silver, vilket gör den till en mogen lösning som uppfyller de höga-prestandakraven för kopparkontaktterminaler för EV HVDC-reläkontaktorer. Dess tillverkningsprocess innefattar precisionsstansning, nitning, galvanisering och flera inspektioner, vilket ställer extremt höga krav på processkonsistenskontroll.
När nya energifordon går mot 800V och ännu högre spänningsplattformar, och med den utbredda användningen av snabbladdningsteknik, står högspänningsreläer inför flera utmaningar: ökade spänningsnivåer, större strömmar, mer kompakt storlekskrav och förlängd livslängd.
Detta driver direkt tillväxten i efterfrågan på anpassad kopparstämpling för EV-reläer, vilket kräver att tillverkarna tillhandahåller mer anpassade och strukturellt optimerade stämplingslösningar för olika magnetkretsdesigner, värmeavledningsmodeller och installationsutrymmen. Samtidigt ökar standarderna för strömbärförmåga, temperaturstegringskontroll och vibrationsutmattningsmotstånd kontinuerligt för nyckelkomponenter som kopparterminalkontakt för EV Charging Pile Contactor.
När man ser framåt kommer den tekniska utvecklingen inom detta område sannolikt att fördjupas inom följande områden:
Materialsysteminnovation: Utforska kopparlegeringar eller kompositmaterial med högre ledningsförmåga och bättre hållfasthet för att minska volym och vikt samtidigt som samma-strömbärande kapacitet bibehålls. Silverkontaktmaterial utvecklas också mot nya legeringar eller kompositstrukturer med högre motståndskraft mot svetsning och lägre ablationshastigheter.
Djup integration och intelligentisering av processer: Integreringen av processer som stämpling, nitning, svetsning och galvanisering kommer att bli högre. Tillämpningen av onlineinspektion och intelligent tillverkningsteknik säkerställer noll-defektkvalitet i massproduktion. Processer som lasersvetsning och ultraljudssvetsning, som ersätter eller underlättar traditionell nitning, förväntas bli mer utbredda i specifika högpresterande produkter.
Strukturell och termisk designintegration: Värmeavledningskapaciteten hos reläer har blivit en nyckelfaktor som begränsar deras miniatyrisering och prestandaförbättring. Framtida kopparstämplingsterminal för EV-laddningsreläkonstruktioner kommer inte bara att vara elektriska bärare utan kommer också att kräva integrerad design med värmeledningssystem, såsom integrerade kylflänsar och optimerade värmebanor.
Tillförlitlighet och livstidsförutsägelsemodeller: Förutsägelsemodeller för komponentlivslängd baserade på faktiska drifttillståndsdata (som nuvarande vågformer, omgivningstemperatur och växlingsfrekvens) kommer att bli viktigare. Detta kommer att driva framsteg inom materialtestningsstandarder och accelererade livslängdstestmetoder, och därigenom vägleda mer tillförlitliga konstruktioner.
Sammanfattningsvis är tillverkningen av kärnkontaktkomponenter för hög-reläer i nya energifordon ett omfattande tekniskt område som integrerar materialvetenskap, precisionsbearbetning och ytteknik.
FrånKoppararkstämpling för EV-relätill den slutliga elektropläterade produkten bidrar framsteg i varje skede till att bygga en säkrare, effektivare och mer pålitlig grund för högspänningssystemen i nya energifordon. Med den fortsatta expansionen av den globala elfordonsmarknaden och accelerationen av teknisk iteration förväntas detta segment upprätthålla en levande innovationsmomentum, vilket ger solid teknisk support för en sund utveckling av hela branschen.
